วิธีการเข้าหัวสายแลน Cat6
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/วิธีการเข้าหัวสายแลน.png)
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/001-300x225.jpg)

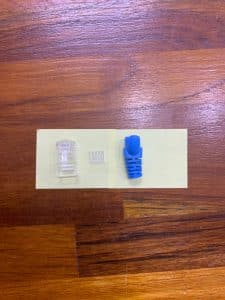

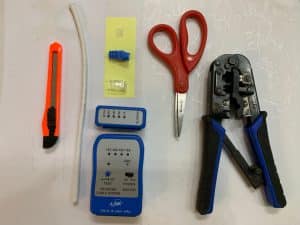

อุปกรณ์ที่ต้องเตรียม มีดังนี้

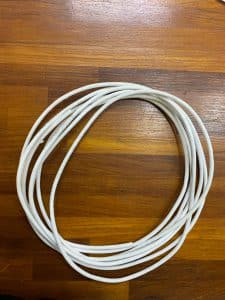

- สายแลน Cat6
- หัวสายแลน หรือเรียกอีกอย่างนึงคือ RJ45

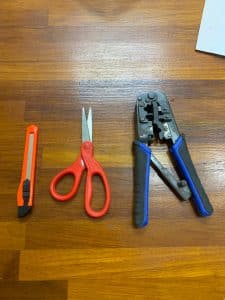

- กรรไกร คัตเตอร์
- คีมย้ำสายแลน

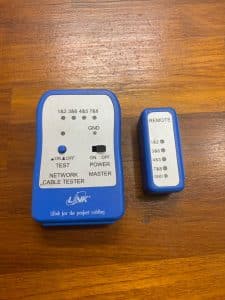

- เครื่องทดสอบสายแลน
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/002-1-225x300.jpg)
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/003-225x300.jpg)
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/004-225x300.jpg)
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/005-225x300.jpg)
เมื่อเตรียมอุปกรณ์ครบเเล้ว ก็มาเริ่มกันเลยค่ะ Let’s Start
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/01-225x300.jpg)

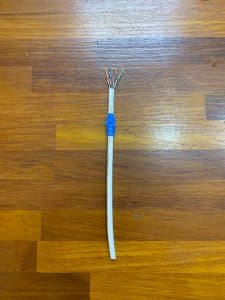

วิธีที่ 1 ใช้คัตเตอร์กรีดสายลงมาประมาณ 1 หรือ 2 นิ้ว แล้วจับสายพันเกลียวแยกออกจากกัน จากนั้นใช้กรรไกร
ตัดแกนพลาสติกแข็งตรงกลางให้สั้นกุด
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/02-225x300.jpg)

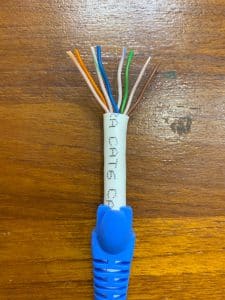

วิธีที่ 2 แยกสายเรียงกันตามภาพ ควรใช้เรียงแบบ “ขาวส้ม” ขึ้นต้นก่อน สำหรับสายตรง (เป็นแบบ EIA/TIA-568B)
“ขาวส้ม-ส้ม-ขาวเขียว-น้ำเงิน-ขาวน้ำเงิน-เขียว-ขาวน้ำตาล-น้ำตาล”
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/03-225x300.jpg)

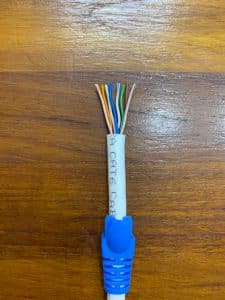

วิธีที่ 3 เมื่อเราแยกสายแสร็จ ก็นำมาเส้นแนบชิดกัน พร้อมกันตัดให้ตรงเท่ากัน
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/04-225x300.jpg)

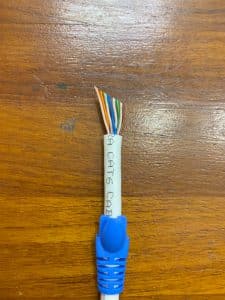

วิธีที่ 4 ใช้กรรไกรตัดสายเฉียงตามภาพ ที่ต้องตัดเฉียงนั้นเนื่องจจาก เวลาเราเอาสายยัดลงไปในปลอก จะทำให้ยัดเข้าง่าย
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/05-225x300.jpg)
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/05-1-225x300.jpg)

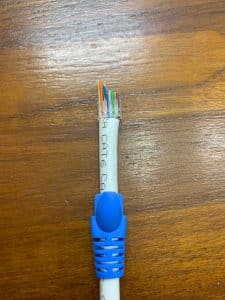

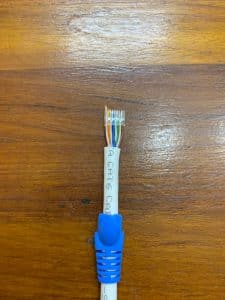

วิธีที่ 5 เอาแกนหัวสายแลนตัวช่วยมาใส่ โดยให้ด้านแหลมชี้ขึ้นค่ะ ตรวจสอบให้ดีว่าเราใส่ถูกด้านด้วยนะคะ
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/06-225x300.jpg)
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/06-1-225x300.jpg)

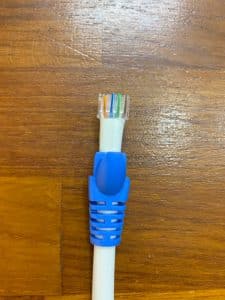

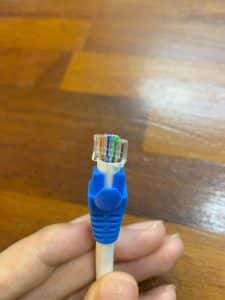

วิธีที่ 6 ใช้กรรไกรตัดปลายแหลมทิ้ง แต่ไม่ต้องตัดจนกุด
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/07-225x300.jpg)

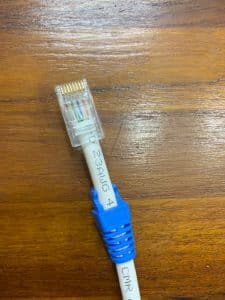

วิธีที่ 7 พลิกดูทั้ง 2 ข้างว่าตัดเท่ากันแล้ว ถ้าตัดไม่เสมอกัน จะทำให้ประสิทธิภาพของสายแลนต่ำลง
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/08-225x300.jpg)
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/08-1-225x300.jpg)

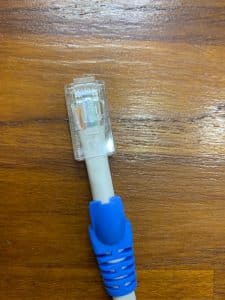

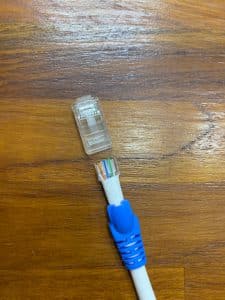

วิธีที่ 8 นำหัวสายแลน RJ-45 ที่เตรียมไว้มาใส่ พลิกด้านขั้วทองแดงเข้าหาเรา เพราะฉะนั้นจะต้องเป็นด้านเดียวกัน ทั้งสายสีขาวส้มอยู่ด้านซ้าย ปลอกที่ด้านแหลมชี้ขึ้น และหัวสายแลนที่หันด้านขั้วทองแดงขึ้นมา
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/09-225x300.jpg)
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/09-1-225x300.jpg)
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/09-2-225x300.jpg)

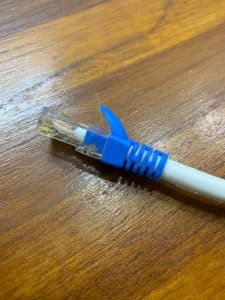

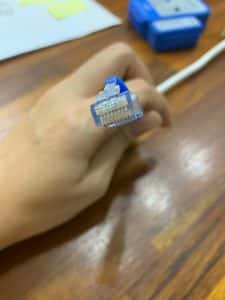

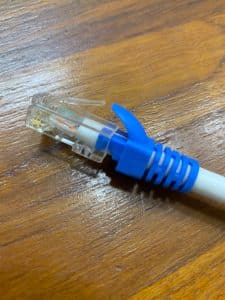

วิธีที่ 9 ยัดหัวเข้าไป ดันให้สุดๆ เพื่อให้แน่ใจว่าปลายสายทองแดงเสมอติดกับขั้วแล้วจริงๆ
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/10-225x300.jpg)
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/10-3-225x300.jpg)

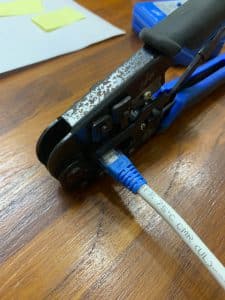

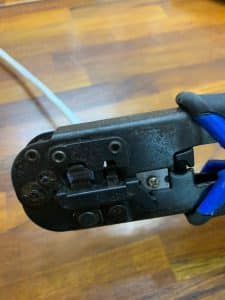

วิธีที่ 10 เอาหัวสายแลนที่เตรียมไว้ยัดเข้ารูในคีบหนีบสาย รูที่เขียนว่า “8P” (มาจากเส้นที่ 8 คู่สาย (pair) 8 ขั้ว หรือ RJ-45 นั่นเอง)
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/11-225x300.jpg)
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/11-1-225x300.jpg)

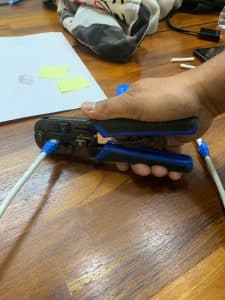

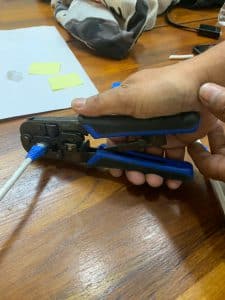

วิธีที่ 11 กดงับแรงๆ เลยนะคะ กดซ้ำสัก 2 – 3 ครั้ง เพื่อให้แน่ใจว่าสายแนบสนิทกับทองแดงแล้ว
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/12-225x300.jpg)

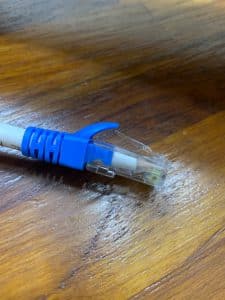

วิธีที่ 12 เมื่อทำฝั่งแรกเสร็จ ก็ไปทำอีกฝั่งต่อเลยค่ะ ขั้นตอนเหมือนเดิมเลยนะคะ
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/13-225x300.jpg)

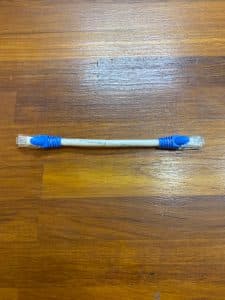

วิธีที่ 13 ทำครบทั้ง 2 ฝั่งแล้ว ถึงขั้นตอนเทสสายแล้วล่ะค่ะ
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/วิธีเข้าหัว-rj45-cat6-ค่ะ_191031_0004-225x300.jpg)
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/วิธีเข้าหัว-rj45-cat6-ค่ะ_191031_0003-225x300.jpg)
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/วิธีเข้าหัว-rj45-cat6-ค่ะ_191031_0002-225x300.jpg)
![](https://www.fiberthai.com/wp-content/uploads/sites/3/2019/11/วิธีเข้าหัว-rj45-cat6-ค่ะ_191031_0001-768x1024.jpg)

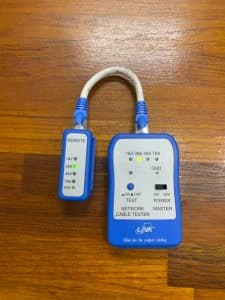

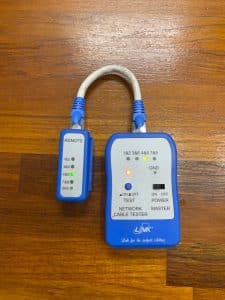

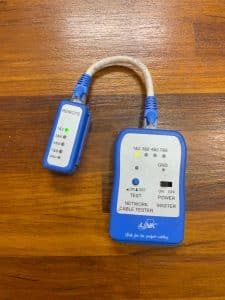

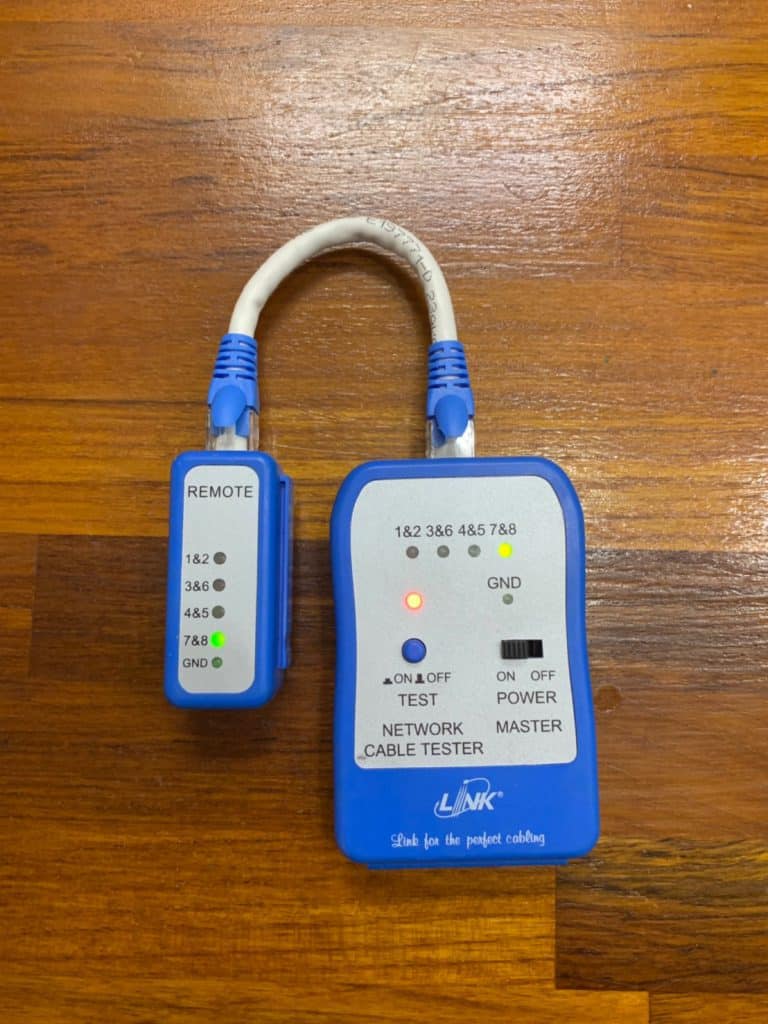

วิธีที่ 14 นำสายทั้งสองฝั่งมาเสียบที่เครื่องเทสได้เลย แล้วกดปุ่มเทสกันเลย ไฟทั้งสองเครื่องต้องขึ้นสีเขียวตำแหน่งเดียวกันตามภาพนะคะ
✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾✾
